4 Funciones salida

Detector Inductivo Cilíndrico metálico BDC Salida con cable.

2 HILOS

Amplificados en C.C.

Pueden funcionar en versión normalmente abierta o bien normalmente cerrada simplemente invirtiendo los cables de conexionado. La carga puede ser conectada indistintamente en el positivo o en el negativo. Estos detectores reúnen pues las cuatro funciones de los tradicionales detectores amplificados de 3 hilos: PNP – NA; PNP – NC; NPN -NA; NPN – NC. En muchas aplicaciones pueden sustituir directamente los micro interruptores y los finales de carrera mecánicos.

Su función como detectores de 2 hilos permiten reducir el número total de conexiones. Son compatibles con todos los PLCs gracias a su baja tensión resi- dual en cerrado. Es posible efectuar la diagnosis y el control verificando el paso de la corriente de autoconsumo.

Características:

  • Tensión de alimentación (UB): 10÷60Vcc
  • Ondulación residual máx.: 10%
  • Corriente residual (Ir): ≤ 0,6 mA
  • Corriente mínima de carga (Im): 5 mA
  • Caída de tensión en cerrado(Ud): ≤4V
  • Temperatura de funcionamiento: -20°÷+70°C
  • Deriva térmica máx. de Sr: ±10%
  • Repetibilidad (R): 2%
  • Histéresis max. (H): 10%
  • Grado de protección: IP68
  • Visualización estado de salida: LED amarillo
  • Sección conductores internos: 0,50mm2
  • Protección contra cortocircuito y sobrecarga
  • Supresión del impulso inicial
  • Compatibilidad electromagnética (EMC) según EN60947-5-2
  • Choques y vibraciones según IEC68-2-27 IEC 68-2-6



Materiales:

  • Cable: 2m PVC CEI20-22 II; 90°C; 300V; O.R.
  • Carcasa: latón niquelado
  • Superficie activa: plástico

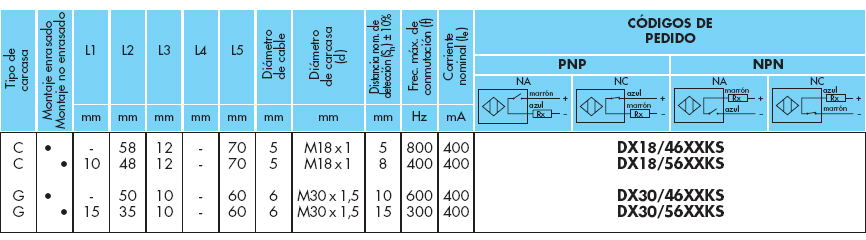

Código de producto:

COD57
