FD con retardo manual

FD con retardo mecánico manual PIZZATO. Interruptores de seguridad con actuador separado y retardo mecánico manual.

Estos interruptores se utilizan en máquinas en las que el peligro existe solo durante un periodo de tiempo limitado, después de que se haya activado el control de paro de emergencia de la máquina. Son idóneos para su uso en los casos en que la instalación de un interruptor con electroimán sería demasiado cara o en las que raramente se abre el resguardo.

Estos interruptores son considerados enclavamientos con bloqueo según ISO 14119 y en el marcado del producto incluyen el símbolo →

• Carcasa de metal o de tecnopolímero, una entrada de cable
• Grado de protección IP67
• 8 bloques de contactos disponibles
• 6 actuadores de acero inoxidable disponibles
• Versiones con conector M12 montado
• Versiones con contactos de plata con revestimiento de oro
• Fuerza de retención del actuador bloqueado 1000 N
• Fuerza de retención del actuador desbloqueado 30N, evitando que se abran debido a vibraciones o ráfagas de viento indeseadas
• Desbloqueo manual del actuador

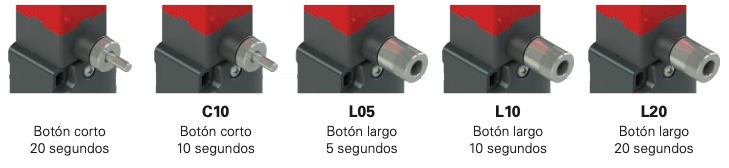

• Versiones con diversos tiempos de retardo del desbloqueo

Actuadores

Retardo mecánico

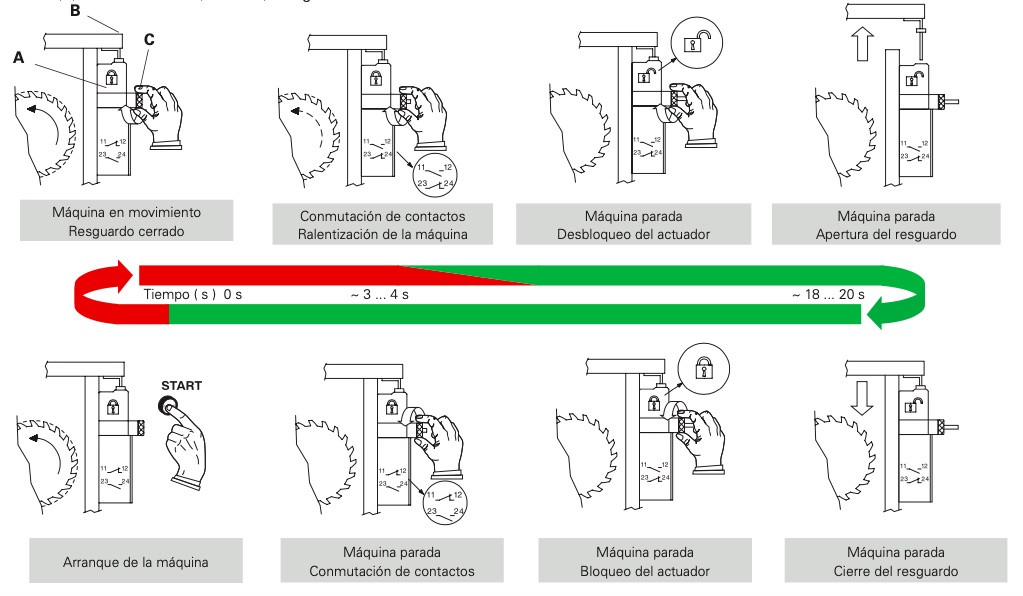

Funcionamiento

El interruptor está fijado en el cuerpo de la máquina (A) mientras que el actuador de acero inoxidable está fijado en el resguardo (B). Una vez instalado, el interruptor mantendrá el actuador fijo en su lugar. Para desmontar el actuador, gire el botón (C). Tras los primeros giros, los contactos eléctricos se abrirán positivamente y, sucesivamente, pasados 20 segundos (o 10 segundos según el modelo) se liberará el actuador. Para cerrarlo, se debe girar el botón en sentido contrario. El interruptor no requiere ni alimentación de tensión ni temporizadores, y su instalación en máquinas antiguas es muy sencilla, porque no se tiene que modificar sustancialmente la instalación eléctrica. Se puede suministrar con el botón (C) en versión corta (estándar) o larga.
