FLC-MR Tramo calibrado

Tramos calibrados (Meter Runs) de Wika. Modelo FLC-MR.

Para asegurar una alta exactitud en la medición del caudal de líquidos, gases y vapor de agua en tuberías de pequeñas dimensiones, el elemento primario de caudal consiste en una sección de tubería con tramo de entrada y salida conforme con los requisitos de la norma ISO5167-1:2003.

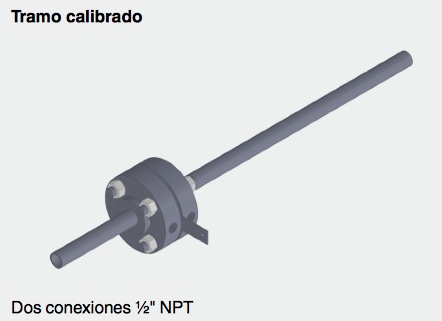

tramo calibradoorificio de medido

Características principales:

  • Ancho nominal < 1 1⁄2″
  • Fabricación diferentes materiales

  • Presión nominal 300 … 2.500 en función del modelo/ versión



Si se requiere una mayor precisión, puede realizarse una calibración del instrumento.

La placa de orifició integrada se elige normalmente para un diámetro de tubo de 1 1⁄2″ o menor y con fluidos limpios. Dado que el transmisor de presión se puede montar directamente en el tramo calibrado, se garantiza una instalación muy compacta. Sin la calibración, puede esperarse una precisión de ± 1%

Aplicaciones

  • Generación de energía
  • Extracción de petroleo y refinerias
  • Procesamiento y distribución del agua
  • Procesamiento y distribución de gas
  • Industria química y petroquímica



Características

  • Temperatura máxima de servicio hasta 800 °C
  • Presión máxima de servicio hasta 400 bar
  • Adecuado para la medición de caudal de líquidos, gas y vapor
  • Exactitud≤ ±1.0 % del caudal actual
  • Repetibilidad de la medición 0.1 %



Los tramos calibrados de presión diferencial son la solución ideal para numerosas aplicaciones industriales para alcanzar una máxima exactitud de medición.

Un tramo calibrado es un dispositivo que consiste en una placa de orificio con bridas y tubos previas y posteriores calibrados. El instrumento se fabrica de una unidad y permite la optimización de todos los componentes y evitar cualquier error que pueda provocar inexactitudes.

Este modelo se utiliza solamente para diámetros de tubo hasta 1 ½». Para diámetros a partir de 2″ la solución adecuada es el modelo FLC-MR-SP .

Nuestra gama incluye modelos adaptados a cualquier aplicaciones de cualquier geometría, tipo de instalación, punto de toma y conexiones de transmisores.
