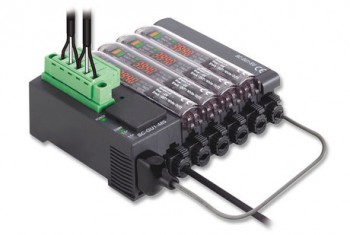

Ud comunicación para sensores SC-GU1-485

Control remoto del sensor a través de la red RS485. Este módulo permite establecer y comprobar la intensidad de luz recibida en los amplificadores digitales de fibra óptica (FX-301/305). La unidad de comunicación SC-GU1-485 mejora notablemente la facilidad de manejo, permitiendo encender, monitorizar y manejar el equipo de forma remota.

Características:

• Vía RS485 se puede comprobar y modificar la configuración del amplificador
• Se pueden conectar hasta 16 amplificadores a un misma red
• No se necesita ninguna herramienta para instalar los amplificadores
• Para reemplazar un amplificador no es necesario desmontar los amplificadores adyacentes

Configuración de un sistema

1. <Maestro>
2. Amplificador digital (opcional)
3. Al PLC
4. Unidad maestra SC-GU1-485
5. Cable de conexión SC-GU1-CC02 (accesorio)
6. Cable de conexión rápida CN-73-C2 (accesorio)
7. A la fuente de alimentación
8. Módulo terminal SC-GU1-EU (accesorio)
9. Sujeción lateral MS-DIN-E (opcional)
10. Conector CN-701 (opcional)
12. <Esclavo>
13. Sujeción lateral MS-DIN-E (opcional)
14. Cable esclavo CN-71-C_ /CN-72-C_  (opcional)
15. A la siguiente estación (máximo 31 estaciones)
