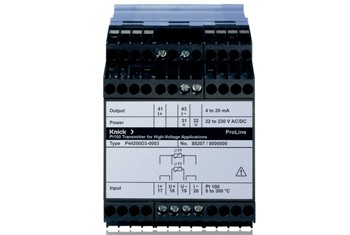

PROLINE P22400

Separador pasivo de señal normalizada con seguridad funcional hasta SIL 3.
Seguridad funcional y la máxima disponibilidad no son contradictorias

En las instalaciones industriales es habitual separar las señales analógicas por razones de medición y de seguridad técnica.  A los circuitos de explotación y aquellos relacionados con la seguridad se les plantean cada vez más exigencias como, por ejemplo, la creciente sensibilidad para cumplir con los requisitos de protección laboral. Como consecuencia, aumentan también las demandas técnicas de los componentes en ellos empleados. La mayor seguridad funcional se «compra» a costa de un esfuerzo redoblado y de una menor disponibilidad. El separador pasivo de señal normalizada ProLine 22400 demuestra que esto no tiene por qué ser así.

Su principio básico permite obtener un producto que combina al mismo tiempo de forma única una elevada seguridad funcional con una alta disponibilidad, un logro que pocas veces se alcanza.

SIL 3 incluso en una estructura monocanal

La seguridad funcional del ProLine P22400 consiste en la transmisión lineal y extremadamente precisa de señales 4 … 20 mA.

Incluso en una estructura monocanal y sin diagnóstico se puede lograr un elevado nivel de seguridad funcional. De ese modo, por ejemplo, se pueden conectar directamente y sin necesidad de laboriosos equipos de evaluación sensores y actuadores en circuitos de seguridad para estructuras redundantes. Al mismo tiempo, el índice total de fallos es reducido y la disponibilidad sigue siendo elevada.

Puesto que, ¿para qué sirve un equipo de seguridad que se desconecta constantemente (pasa al modo seguro) y que deja con ello fuera de servicio la instalación que supervisa?

ProLine P 22400 es seguro y tiene una elevada disponibilidad.

ProLine P 22400 de un vistazo

• Seguridad funcional hasta SIL 3 acorde con EN 61508 con el certificado emitido por el organismo acreditado de certificación
• Índice medio de fallos MTBF: 965 años
• Bajo error de transmisión del 0,08 % del valor final
• Elevado aislamiento con protección contra descarga eléctrica mediante un aislamiento reforzado de hasta 600 V CA/CC
• Tensión de prueba 5,4 kV CA
• Pérdidas mínimas y sin apenas trabajo de instalación gracias al funcionamiento sin energía auxiliar
• Modelo resistente
• Estable desde el punto de vista mecánico con certificado de un laboratorio independiente, también en aplicaciones en barcos
• Rango de temperatura ambiente en funcionamiento de –40 a 85 °C
• Resistente a interferencias CEM/requisitos elevados para SIL
• 5 años de garantía
