Salida Cable

Detector Inductivo Cilíndrico en metálico de BDC Norma CENELEC y salida con cable.

Amplificados en C.C.

Diámetros 4-5mm, 6,5-8mm, 12-14-16mm, 18-28mm, 30-35-45mm

Características técnicas:

• Tensión de alimentación (UB): 7÷30Vcc | 5÷40Vcc (en diámetros 12 – 14 – 16 mm) | ver códigos de pedido  para diámetros 18-28mm | 7 ÷ 60 Vcc (en diámetros 30 – 35 – 45 mm)
• Ondulación residual máx.: 10%
• Corriente absorbida sin carga (Io): ≤10mA | ver códigos de pedido para diámetros 18-28mm
• Caída de tensión en cerrado (Ud): ≤ 1,5 V | ≤2,2V (en diámetros 30 – 35 – 45 mm)
• Temperatura de funcionamiento: -25ºC ÷+70°C |  -25°÷+75°C (en diámetros 30 – 35 – 45 mm)
• Deriva térmica máx. de Sr: ±10%
• Repetibilidad (R): 2%
• Histéresis máx. (H) (solo en diámetros 30 – 35 – 45 mm): 10%
• Grado de protección: IP67
• Visualización estado de salida: LED amarillo
• Sección conductores internos:
  • diámetros 4 – 5 mm: 0,15mm2
  • diámetros 6,5 – 8 mm (3 y 4 hilos):
    • 0,15mm2 en las versiones 4hilos
    • 0,22 mm2 en las versiones 3 hilos
  • diámetros 12 – 14 – 16 mm: 0,34mm2
  • diámetros 18 – 28 mm:
    • 0,34 mm2 para el cable ø 5 mm
    • 0,50mm2 para el cable ø 6mm
  • diámetros 30 – 35 – 45 mm: 0,50mm2
• Protección contra cortocircuito y sobrecarga (versiones con la letra K)
• Protección contra la inversión de la polaridad
• Supresión del impulso inicial
• Compatibilidad electromagnética (EMC)segúnEN60947-5-2
• Choques y vibraciones según IEC68-2-27IEC68-2-6



Materiales:

• Cable: 2mPVCCEI20-22 II;90°C;300V;O.R
• Carcasa: acero inox para diámetros de 4-5-6,5-8 y laton niquelado para diámetros de 12-14-16-18-28-30-35-45mm
• Superficie activa: plástico



Código de pedido:

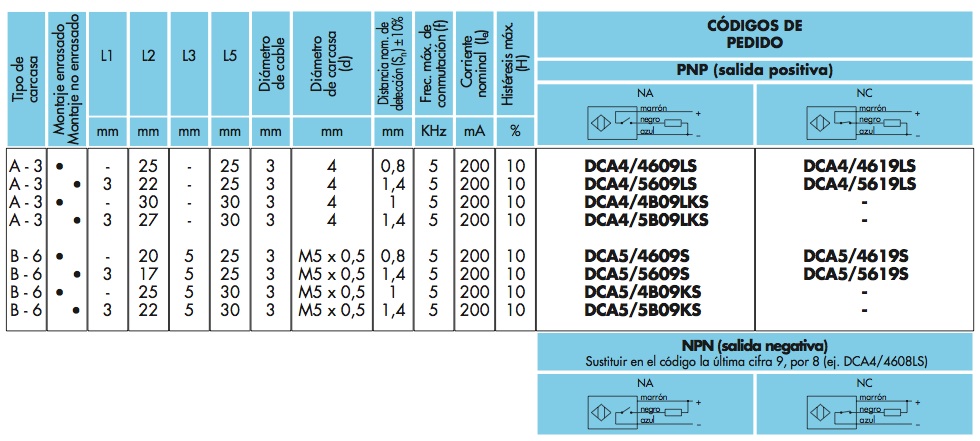

Diámetro 4-5mm

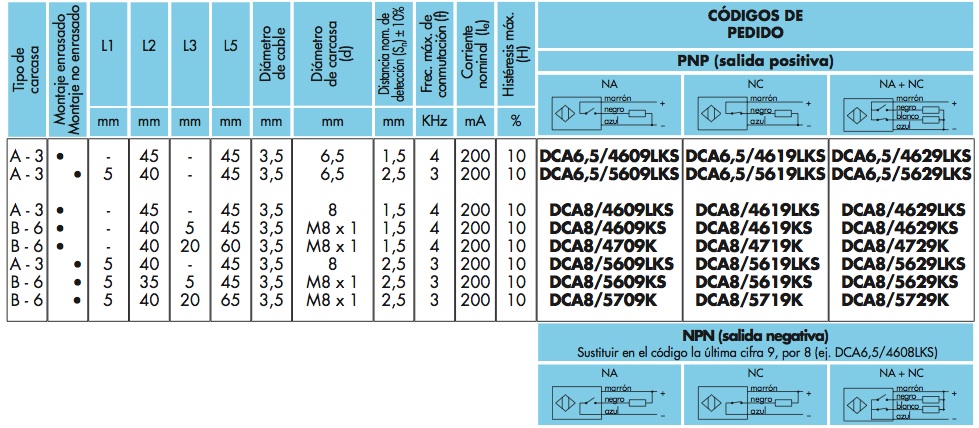

Diámetros 6,5-8mm

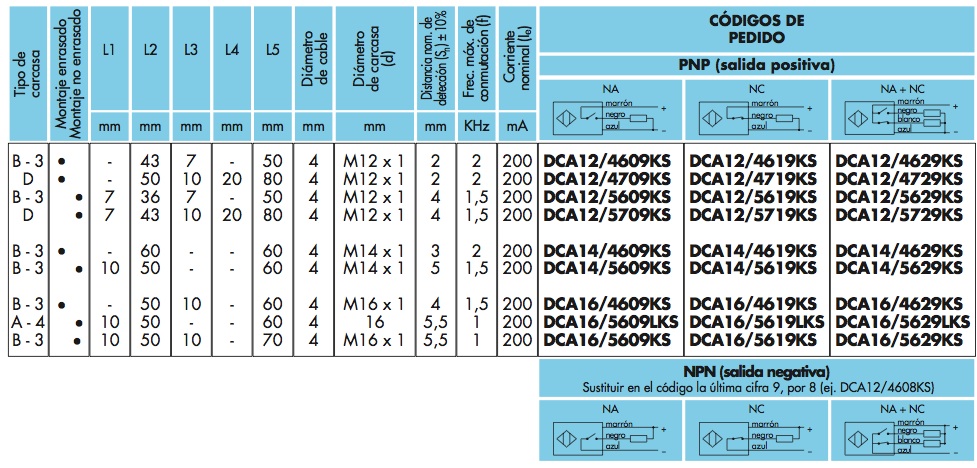

Diámetros 12-14-16mm

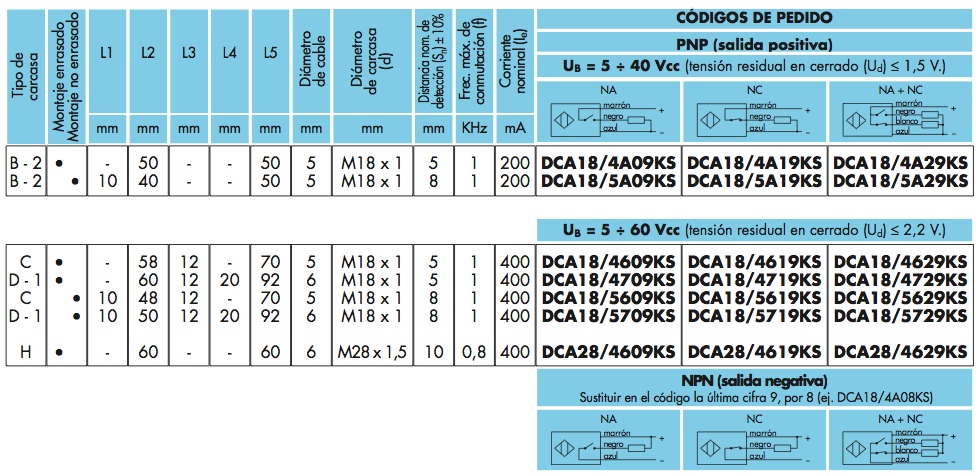

Diámetros 18-28mm



Diámetros 30-35-45mm
