Nuevos Interruptores de seguridad de IDEC con cuerpo corto iluminados, de uso interior o exterior, que cumplen con las normas de seguridad más exigentes y la ISO 13850.
Este innovador interruptor de parada de emergencia responde a las nuevas exigencias de la industria donde el tamaño reducido resulta un requisito fundamental y su adaptabilidad a interior y exterior.

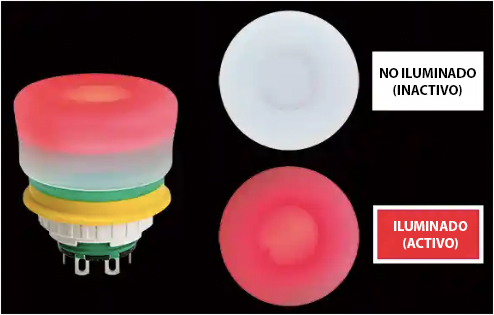

La norma ISO 13850:2015 Sección 4.3.8. establece que al instalar una seta de emergencia en controladores desmontables o inalámbricos, se deben aplicar medidas para evitar confusión entre los estados habilitados y deshabilitados. Lente blanca iluminación roja.
IDEC ha desarrollado este nuevo dispositivo de reducido tamaño en el que se cambia el color de las setas de emergencia mediante iluminación.
Funcionalidad y durabilidad en tamaño reducido!

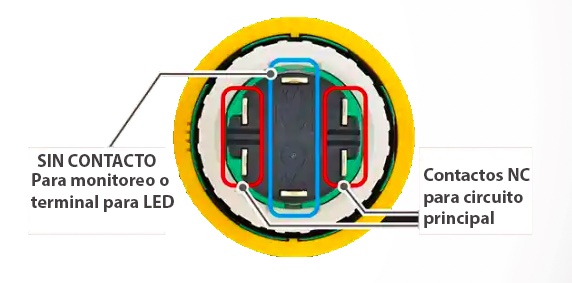

Estructura Monobloque con contactos 1NO-2NC
Monobloque compacto con configuración de 3 terminales perfecta para una amplia variedad de aplicaciones con espacio limitado.
Uno de los contactos (azul) se puede utilizar como terminal de luz o como contacto NO para monitoreo.

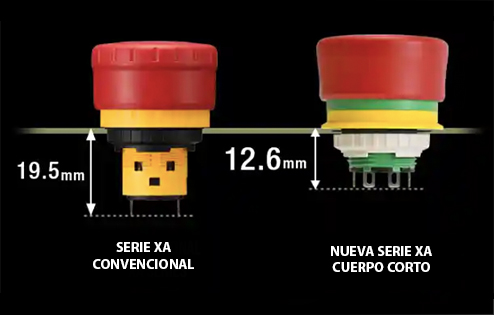

Profundidad más corta de toda la serie X de IDEC
Profundidad del panel: 12,6 mm (terminal de soldadura), 17,0 mm (terminal de pestaña).
Ahorro de espacio detrás del panel.

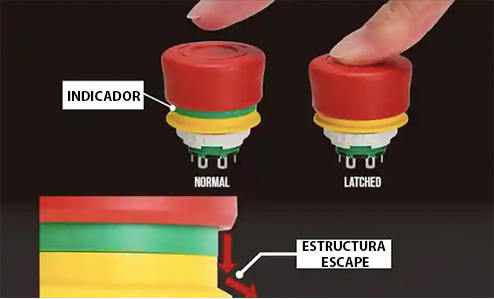

Indicador de estado y estructura de escape
El indicador (área verde) visible desde el lateral permite al usuario comprobar el estado de funcionamiento del interruptor en un vistazo.
Además, una estructura de escape evita que objetos extraños queden atrapados durante la operación, esto garantiza una activación suave de la parada de emergencia en una situación de emergencia.

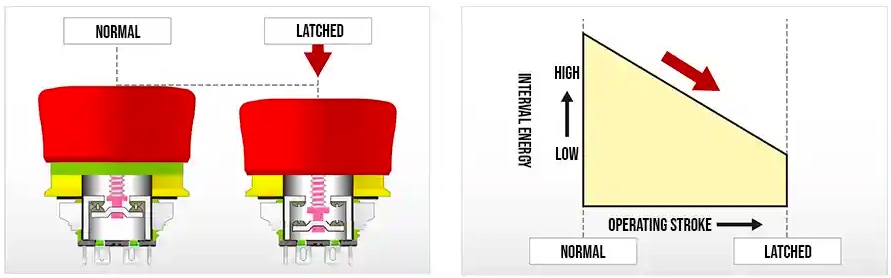

Estructura Safety PotentialTM
En la serie X, la energía interna es menor en el estado bloqueado (enclavado) que en el estado normal. Si el interruptor se daña debido a una fuerza excesiva o impacto, el contacto principal (contacto NC) intentará cambiar a APAGADO (lado de seguridad).
Setas de emergencia de cuerpo corto serie XA/XW
XA 16mm Interruptor de reinicio con bloqueo por presión o giro (no iluminado)
|
Apariencia |
Referencia |
Contactos |
Terminales |
Color pulsador |
 |
XA1E-BV3SG01※ |
1b |
Soldering terminal |
R（rojo） RH（rojo brillante） |
|
XA1E-BV3SG01T※ |
Soldering tab 110 terminal |
|||
|
XA1E-BV3SG02※ |
2b |
Soldering terminal |
||
|
XA1E-BV3SG02T※ |
Soldering tab 110 terminal |
|||
|
XA1E-BV3SG12※ |
1a2b |
Soldering terminal |
||
|
XA1E-BV3SG12T※ |
Soldering tab 110 terminal |
XW 22mm Interruptor de reinicio con bloqueo por presión o giro (no iluminado)
|
Apariencia |
Referencia |
Contactos |
Terminales |
Color pulsador |
| |
XW1E-BV3SG01※ |
1b |
Terminal soldadura |
R（rojo） RH（rojo brillante） |
|
XW1E-BV3SG01T※ |
Soldering tab 110 terminal |
|||
|
XW1E-BV3SG02※ |
2b |
Terminal soldadura |
||
|
XW1E-BV3SG02T※ |
Soldering tab 110 terminal |
|||
|
XW1E-BV3SG12※ |
1a2b |
Terminal soldadura |
||
|
XW1E-BV3SG12T※ |
Soldering tab 110 terminal |
XA 16mm Interruptor de reinicio con bloqueo por presión o giro (iluminado)
|
Apariencia |
Referencia |
Contactos |
Terminales |
Color |
Color iluminado |
 |
XA1E-LV3SG02Q4R |
2b |
Soldadura |
R （rojo） |
R （rojo） |
|
XA1E-LV3SG02Q4TR |
Soldering tab 110 terminal |
||||
 |
XA1E-LV3SG02Q4WR |
2b |
Soldadura |
W （blanco） （*） |
R （rojo） |
|
XA1E-LV3SG02Q4TWR |
Soldering tab 110 terminal |
XW 22mm Interruptor de reinicio con bloqueo por presión o giro (iluminado)
|
Apariencia |
Referencia |
Contactos |
Terminales |
Color |
Color iluminado |
 |
XW1E-LV3SG02Q4R |
2b |
Soldering terminal |
R （rojo） |
R （rojo） |
|
XW1E-LV3SG02Q4TR |
Soldering tab 110 terminal |
||||
 |
XW1E-LV3SG02Q4WR |
2b |
Soldering terminal |
W （white） （*） |
R （rojo） |
|
XW1E-LV3SG02Q4TWR |
Soldering tab 110 terminal |
